Легендарная Гаусс-пушка своими руками

Во-первых, редакция Science Debate поздравляет всех артиллеристов и ракетчиков! Ведь сегодня 19 ноября — День ракетных войск и артиллерии. 72 года назад, 19 ноября 1942 года с мощнейшей артиллерийской подготовки началось контрнаступление Красной Армии в ходе Сталинградской Битвы.

Именно поэтому мы сегодня приготовили для вас публикацию, посвященную пушкам, но не обычным, а пушкам Гаусса!

Мужчина, даже став взрослым, в душе остается мальчишкой, вот только игрушки у него меняются. Компьютерные игры стали настоящим спасением для солидных дядей, которые в детстве не доиграли в «войнушку» и теперь имеют возможность наверстать упущенное.

У компьютерных боевиков часто встречается футуристическое оружие, которое не встретишь в реальной жизни – знаменитая пушка Гаусса, которую может подбросить какой-нибудь чокнутый профессор или ее случайно можно отыскать в секретной хронике.

А возможно ли обзавестись Гаусс-пушкой в реале?

Оказывается можно, и сделать это не так сложно, как может показаться на первый взгляд. Давайте, скорее, выясним, что такое пушка Гаусса в классическом понимании. Пушка Гаусса – это оружие, в котором используется метод электромагнитного ускорения масс.

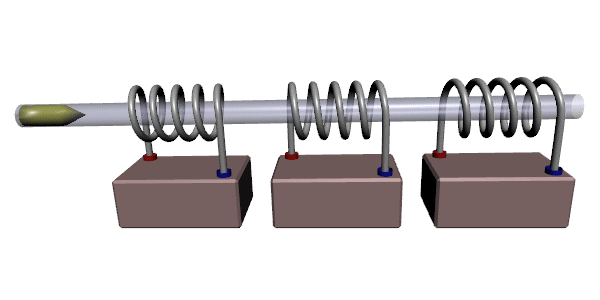

Анимированная модель пушки Гаусса

В основе конструкции этого грозного оружия лежит соленоид – цилиндрическая обмотка из проводов, где длина провода во много раз больше диаметра обмотки. Когда будет подан электрический ток, в полости катушки (соленоида) возникнет сильное магнитное поле. Оно втянет снаряд внутрь соленоида.

Если в момент, когда снаряд дойдет до центра, убрать напряжение, то магнитное поле не помешает двигаться телу по инерции, и оно вылетит из катушки.

Собираем Гаусс-пушку в домашних условиях

Для того чтобы создать пушку Гаусса своими руками, нам для начала, понадобится катушка индуктивности. На бобину аккуратно намотайте эмалированный провод, без резких перегибов, чтобы ни в коем случае не повредить изоляцию.

Первый слой, после наматывания, залейте суперклеем, подождите, пока он высохнет, и приступайте к следующему слою. Таким же образом нужно намотать 10-12 слоев. Готовую катушку надеваем на будущий ствол оружия. На один из его краев следует надеть заглушку.

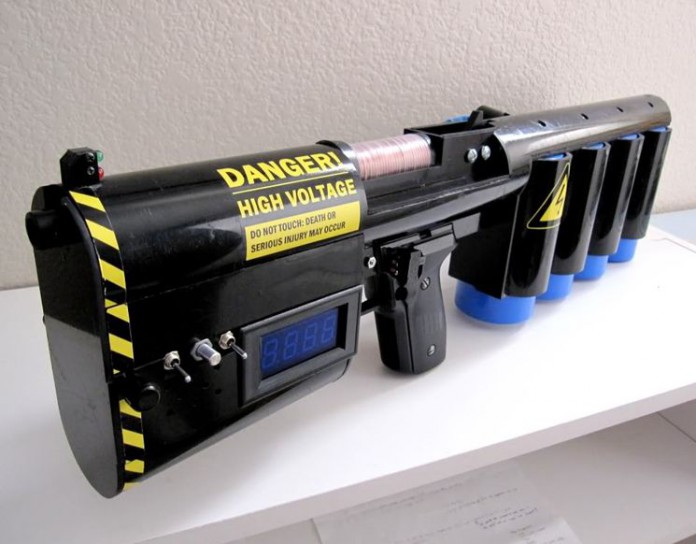

Создаем пушку Гаусса своими руками

Для того чтобы получить сильный электрический импульс, отлично подойдет батарея конденсаторов. Они способны отдавать накопленную энергию в течение короткого времени, пока пуля дойдет до середины катушки.

Для зарядки конденсаторов понадобится зарядное устройство. Подходящее устройство есть в фотографических аппаратах, оно служит для возникновения вспышки. Конечно, речь не идет о дорогой модели, которую мы будем препарировать, но одноразовые «Кодаки» сгодятся.

К тому же в них, кроме зарядки и конденсатора, прочих электроэлементов нет. Разбирая фотоаппарат, будьте осторожны, чтобы вас не ударило электрическим током. С устройства для зарядки смело удаляйте скобы для батареек, отпаяйте конденсатор.

Таким образом, нужно подготовить приблизительно 4-5 плат (можно больше, если желание и возможности позволяют). Вопрос выбора конденсатора заставляет сделать выбор между мощностью выстрела и временем, которое понадобится для зарядки. Большая емкость конденсатора требует и большего отрезка времени, снижая скорострельность, так что придется искать компромисс.

Изготовление пушки Гаусса в домашних условиях

Светодиодные элементы, установленные на зарядные контуры, сигнализируют светом о том, что необходимый уровень зарядки достигнут. Конечно, можно подключить дополнительные зарядные контуры, но не переусердствуйте, чтобы не спалить ненароком транзисторы на платах. Для того чтобы разрядить батарею, в целях безопасности лучше всего установить реле.

Управляющий контур подключаем к батарейке через кнопку спуска, а управляемый – в цепь, между катушкой и конденсаторами. Для того чтобы совершить выстрел, необходимо подать питание на систему, и, после светового сигнала, зарядить оружие. Питание отключаем, прицеливаемся и стреляем!

Если процесс вас увлек, а полученной мощности маловато, то вы можете приступить к созданию многоступенчатой пушки Гаусса, ведь она должна быть именно такой.
