Двигатель без ГРМ — альтернатива от Freevalve

Сегодня классический принцип работы газораспределительного механизма двигателя внутреннего сгорания сложно представить без основных узлов ГРМ: распределительных валов, приводных ремней и цепей ГРМ, приводных шестеренок, а также кулачков и толкателей.

Несомненно, многие ведущие производители ДВС и этот простой на первый взгляд механизм подвергли сложной модернизации. Взять к примеру систему изменения фаз газораспределения (VTEC) и прочих наворотов в ГРМ, позволяющих отключать работу отдельных поршней для экономии топлива.

И, казалось, как можно избавиться от этой гармонично слаженной работы механических элементов газораспределительного механизма. Если подходить кардинально, можно просто поменяв двигатель внутреннего сгорания на электромотор. Но речь все-таки о том как избавиться от классической схемы ГРМ именно в ДВС?

Оказывается уже с 2005 года такое решение есть, но только его применяют на мелкосерийном спорткаре Koenigsegg CCXR. Максимальная скорость спорткара 388,87 км/ч, а время набора скорости в 300 км/ч всего 11,92 с. Назван этот спорткар в честь самого создателя Кристиана фон Кенигсегга. А вот система, заменившая традиционную ГРМ, получила названия Freevalve, что в переводе означает «свободный клапан».

спорткар Koenigsegg CCXR

Создатель данной технологии передвигается не на спорткаре, а на скромном Saab 9-5, который на первый взгляд ничем не отличается от своих собратьев. Но если крышку капота отсека двигателя откроет даже не самый опытный автолюбитель, он невооруженным глазом увидит непривычную для себя картинку. Нет, приводных шестерней, ремня ГРМ, «постели» распределительных валом. А что приводит в действие клапана?

Кристиан фон Кенигсегг

Так вот обеспечивает движением кланов так называемый актуатор системы Freevalve принцип которого основан на комплексном применении энергии электричесткого, гидравлического и пневматического характера. На вход блока Freevalve подается электрический ток, который приводит в действие пневматический механизм отдельно взятого актуатора для открытия клапана, и гидравлический для закрытия. Иными словами электрические приводы подают воздух и масло, тем самым обеспечивая движение клапана.

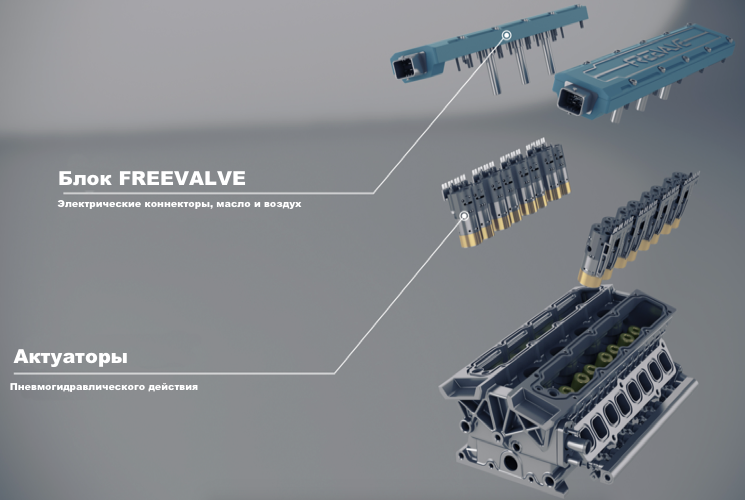

блок Freevalve и актуаторы

Каждый актуатор полностью независим от других и управляется вынесенным блоком управления. Создатель не раскрывает подробностей инновационной системы, но следуя логике данный блок управления должен работать в связке с системой подачи топлива для обеспечения синхронизации открытия клапанов и моментом впрыска топлива.

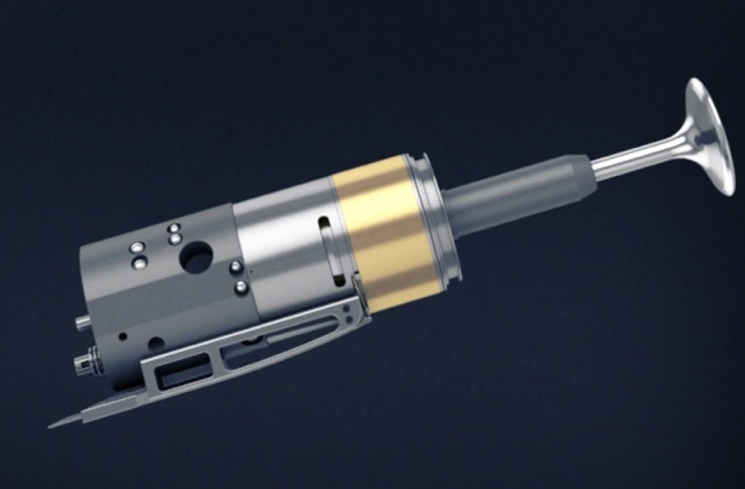

Актуатор системы Freevalve

Демонстрационный график работы системы управления клапанами Freevalve позволяет увидеть очевидные плюсы.

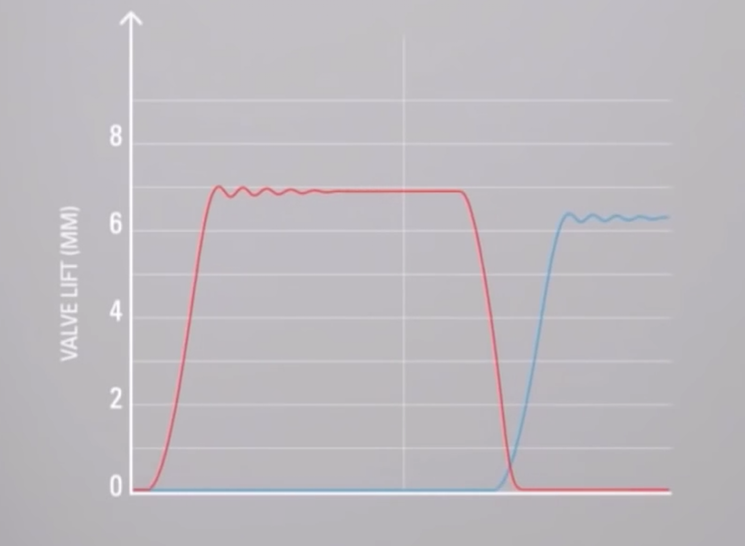

график работы клапанов с системой FreeValve

Красная линия отображает характеристику работы впускных клапанов, синий — выпускных. В отличие от классической схемы ГРМ, где как впускные так и выпускные клапана открываются плавно с помощью распредвала по траектории эллипса, в системе Freevalve они открываются фактически мгновенно под действием электрического импульса.

Соответственно график движения клапанов с системой Freevalve имеют форму трапеции с почти прямыми углами, а график традиционной системы ГРМ — форму параболы. Таким образом время для попадания газов во выпускные и выпускные отверстия значительно сократилось улучшив при этом мощностные и экологические характеристики при равном объеме двигателя. На тестовом стенде двигатель с системой Freevalve показал 30-ти процентный прирост мощности и 50-ти процентное снижение вредных выбросов.

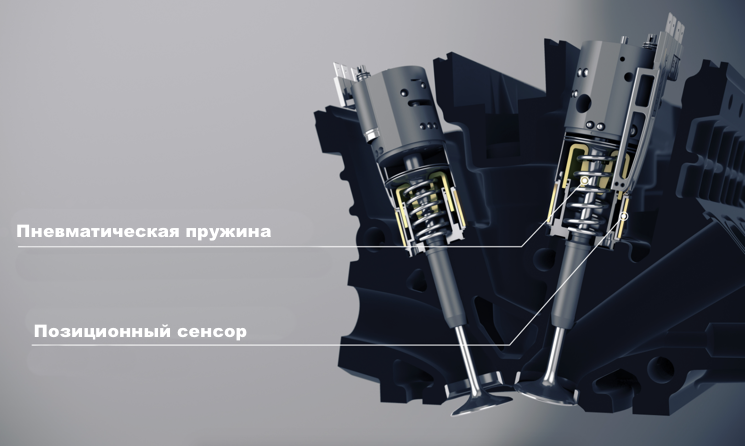

клапан с актуатором системы FreeValve

С помощью Freevalve гораздо проще решается механизм изменения фаз газораспределения. В таких известных системах как VTEC это достигается сложной конструкцией распределительных валов, которые умеют смешаться относительно оси приводных шестерен. Японский производитель Honda c 2003 года представил технологию Variable Cylinder Management (VCM), позволяющую отключать цилиндры и работать только части поршневой группы для экономии топлива в режиме круиз контроля без нагрузок. Конструктивно это выполнено сложным размещением кулачков, которые могли двигаться вдоль распределительного вала обеспечивая рабочий и ожидающий режим работы поршня.

В случае с Freevalve обеспечения подобного функционала не требует дополнительные механические внедрения и модернизации. Все это достигается прошивкой блока управления актуаторов.

Дополнительно увеличить мощность и уменьшить выброс вредных веществ в атмосферу можно с помощью установки дополнительных клапанов на выхлопе. Часть выхлопных газов можно направлять в турбокомпрессор, а часть в катализатор.

Со слов изобретателя система Freevalve может быть установлена на любой двигатель внутреннего сгорания. Но это только теоретически. На практике пока что не совсем ясны эти варианты адаптации. Во-первых при установке на старый авто необходимо будет обеспечить уникальном для каждого корпусом вместо клапанной крышки, куда в свою очередь будут монтироваться актуаторы. Во-вторых не совсем понятно как будет налажена взаимосвязь с топливной системой, которой управляет штатные мозги авто.

Также при снятии тех же распределительных валов, приводных шестерен необходимо будет избавится от всяческих датчиков, при отсутствии которых мозг авто будет испытывать судорогу. Конечно, для новых авто плюсы несомненно на лицо, но в плане адаптации уже существующих авто вопрос пока еще остается открытым.

Итак, давайте подведен итоги и подобъем плюсы системы Freevalve с электронными актуатарами:

  • Снижается масса двигателя за счет исключения шестерен, приводных ремней (цепей) и распредвалов ГРМ.
  • Компактность двигателя и увеличения подкапотного пространства.
  • Увеличения мощности двигателя порядка на 30%.
  • Уменьшается выбросов токсичных газов в атмосферу.
