Геотермальные тепловые насосы — принцип работы альтернативных источников энергии

Современные отопительные устройства отличаются высокими показателями качества и функциональностью. Геотермальные тепловые насосы, имеющие довольно простой принцип работы, привлекают внимание потребителя своей эффективностью и неприхотливостью, так как идеально решают проблему отопления и кондиционирования. Завод «Эльтон» является производителем промышленного газового оборудования. Более детально здесь.

Собирая тепло из земли (грунта), воды (грунтовых вод), геотермальный тепловой насос обеспечивает его передачу в системы отопления сооружений и зданий.

Принцип работы геотермальных тепловых насосов

Такой агрегат, использующий тепло земли, является экономически выгодным кондиционером в летнее время и отопительным прибором в зимнее. Средние температурные показатели грунта колеблются в диапазоне 4-12 градусов Цельсия, данная энергия является природным резервом использования низкопотенциальной теплоты.

В водоеме или непосредственно в грунте к тепловому насосу проводится зонд (трубопровод), по которому специальная морозостойкая жидкость циркулирует с целью сбора тепла. Подобную систему вполне можно сравнить с рабочей средой стандартного холодильника с обратными функциональными задачами. То есть если в холодильнике вырабатывается холод, а тепло испаряется во внешнюю среду, то тепловой насос имеет обратные принципы действия.

Геотермальные тепловые насосы — принцип работы альтернативных источников энергии

В тепловом геотермальном насосе один теплообменный аппарат (испаритель) утилизирует низкопотенциальную теплоту, другой теплообменный аппарат (конденсатор) выделяет тепло для обогрева и потребительских нужд.

Геотермальные тепловые насосы имеют ряд достоинств

Неоспоримые преимущества такого рода насосов обусловили их актуальность для разных регионов. Главными достоинствами оборудования считаются:

  • Максимальная стабильность характеристик (КПД, тепловая мощность), которые не зависят от воздействия внешней среды (погодных условий, времени года). Это обусловлено тем, что температура грунта в скважинах не меняется – она постоянна;
  • Высокие показатели КПД (400-500%), обеспечивающие высокую эффективность. На 1 кВт электрической энергии приходится 3-5 кВт мощности тепловой энергии;
  • Щадящее отношение к окружающей среде и ландшафту при монтаже оборудования;
  • Возможность компактного размещения. Скважины не требуют большой площади участка, нарушения целостности фасада и интерьера, у них не имеется наружных блоков;
  • Большой эксплуатационный срок, долговечность. Заводские грунтовые зонды имеют срок эксплуатации порядка 100 лет. Компрессор, основной узел теплового насоса, который легко меняется, проработает 30 лет;
  • Простота использования. Не требует повышенного внимания к себе;
  • Универсальность применения оборудования – насос позволяет, и охлаждать, и нагревать необходимую площадь;
  • Обеспечение максимального уровня комфорта в доме (низкотемпературное отопление – теплый пол), отсутствие шума;
  • Минимум колебаний влажности и температуры;
  • Освобождается территория, требующаяся для размещения узлов системы отопления;
  • Двойной зонд в виде буквы «U» обеспечивает дублирование зондов в скважине, увеличенный съем тепловой энергии, малое гидравлическое сопротивление. Зонд будет надежно защищен от повреждений после того, как скважину заливают термо раствором;
  • Экологическая чистота данных методов кондиционирования или обогрева. Нет выброса в атмосферу углекислого газа, вредных продуктов горения;
  • Абсолютная пожаро- и взрывобезопасность. Для эксплуатации не требуется специальное оборудование;
  • Использование небольшого количества электроэнергии, что дает низкие эксплуатационные затраты. К примеру, геотермальный тепловой насос (17 кВт) подходит для отопления жилого дома в 350 кв. м – потребление электричества составит до 5 кВт в час.
  • Максимальная автономность и независимость, нет необходимости в газопроводе. Не возникает зависимости от поставок и цен на жидкое топливо или газ – насос работает от электричества.
  • При использовании таких насосов не придется в срочном порядке освобождать лишнюю территорию для того чтобы поместить дымоход, котельную, специальное хранилище для топлива.

Виды подземных геотермальных тепловых насосов

Существует 4 разновидности коллекторов, которые являются успешными поставщиками тепловой энергии. Это подземные коллекторы следующих типов:

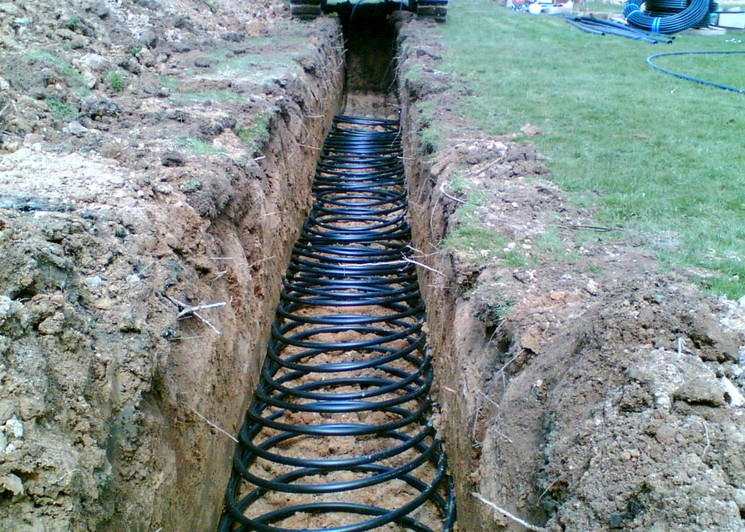

  1. Горизонтальные тепловые насосы. Размещены горизонтально на глубине порядка 1,2 — 1, 5 метра – глубже уровня промерзания грунта. Когда земельная площадь позволяет проложить контур, этот способ получения энергии предпочитают использовать для жилых объектов.
  2. Вертикальные тепловые насосы. Размещаются вертикально в специально пробуренных скважинах, глубина которых достигает 150 метров. Наиболее предпочтительный вариант, когда нет территориальной возможности для горизонтального размещения контура или ландшафтную зону нельзя нарушать.
  3. Грунтовые водные. В данном случае вода, циркулирующая по системе геотермального теплового насоса, является теплообменной жидкостью. В конце процесса прохождения по всему контуру вода возвращается в грунт.
  4. Водные тепловые насосы. Самый недорогой вид коллектора. Размещение предусматривается в любом типе водоема (река, озеро) – главное, чтобы глубина промерзания была выше глубины пролегания оборудования. Необходимо соблюсти требования относительно объема воды в водоеме и его размера.

Каждый из этих видов коллекторов можно считать достаточно актуальным в наше время. Выбор зависит от конкретных условий и возможностей эксплуатации.

Особенности эксплуатации тепловых насосов

Учитывая то, что геотермальные тепловые насосы являются разновидностью инновационного оборудования и требуют грамотного проектирования, важно доверять монтаж установки профессионалам, имеющим опыт работы с высокотехнологичными материалами. Для того чтобы тепловой насос сохранял высокий КПД, необходимо иметь низкотемпературную систему отопления, к которой он будет подключаться. Температура подачи не должна превышать отметку в 55 градусов (фанкойлы, теплые полы, специальные радиаторы, подстроенные на необходимую температуру).

Монтаж тепловых насосов

Применение геотермальных насосов на территории России

Для многих районов Российской Федерации геотермальные тепловые насосы становятся самыми оптимальными средствами отопления и кондиционирования. Актуальными причинами использования данного оборудования в России можно считать следующие:

  • Максимальность автономии;
  • Экономичность;
  • Горячая вода;
  • Безопасность;
  • Удобство и комфорт;
  • Универсальность. Отопление – в холодное время года и кондиционирование – в жару;
  • Отсутствие проблем с сервисным обслуживанием и наличием газопроводов.

Какие расходы требует установка и обслуживание тепловых насосов?

Тепловой насос в наше время стоит немало, однако значительная экономия средств позволяет со временем полностью окупить первоначальные затраты и начать экономить на отоплении. Не стоит забывать и о расходах на потенциальный ремонт насосного оборудования, которые могут составлять приличную сумму. Если говорить простым языком, то в общую стоимость обслуживания геотермального насоса входит:

  • Бурение скважин под геотермальные зонды, содержащие экологически чистый пропиленгликоль, на глубину от 70 до 150 м;
  • Монтаж/обвязка установки блока системы теплонасоса с автоматикой управления, отдельно стоящим или встроенным бойлером косвенного нагрева, имеющим высокую эффективность;
  • Устанавливаются дополнительные модули управления бассейном – если есть потребность, то установка оборудуется добавочной емкостью;
  • Модуль управления солнечными коллекторами, модуль системы охлаждения (кондиционирования).
