Как выбрать фланцы для трубопроводов: руководство по разборным соединениям

Фланцевое соединение — это один из самых надежных и распространенных способов монтажа трубопроводов, арматуры и оборудования. Оно позволяет создавать разборные узлы, которые можно демонтировать для ремонта, очистки или замены без резки труб. Однако мир фланцев — это не просто металлические кольца с отверстиями. Существуют десятки стандартов, типов исполнения и материалов, и ошибка в выборе может привести к протечкам, деформациям и даже авариям. Эта статья поможет вам разобраться в основных параметрах фланцев, чтобы вы могли уверенно вести диалог с поставщиками и монтажниками.

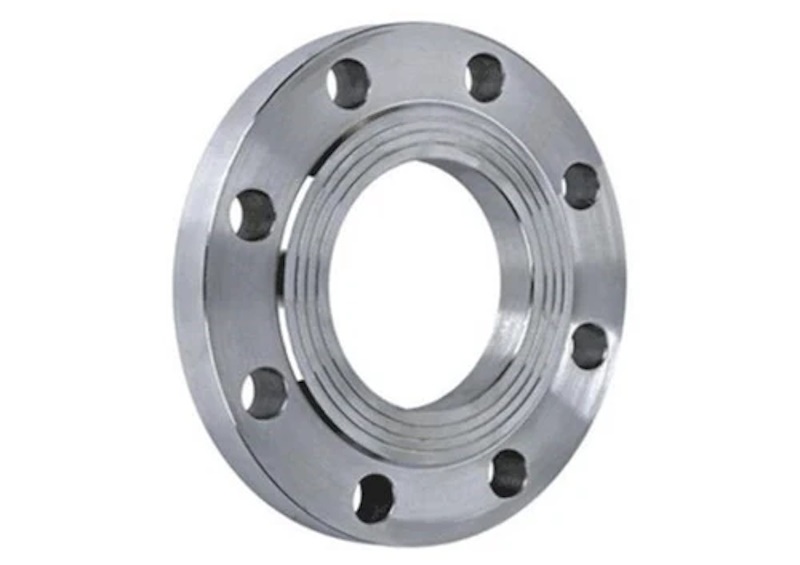

Фланец — это плоское кольцо или диск с равномерно расположенными отверстиями для болтов или шпилек, которое приваривается, навинчивается или надевается на конец трубы. Два фланца стягиваются между собой болтами через прокладку, создавая герметичное соединение. Их используют для подключения труб друг к другу, а также для монтажа задвижек, насосов, фильтров, теплообменников и другого оборудования. Ключевое преимущество — возможность быстрой разборки участка трубопровода без его разрушения. Если вам необходимо надежно соединить элементы системы, всегда можно купить фланцы, подобрав нужный типоразмер под вашу трубу.

Основные типы фланцев по конструкции

Тип фланца определяет способ его соединения с трубой и область применения.

• Фланец приварной встык (воротниковый). Имеет коническую горловину, которая приваривается к торцу трубы стыковым швом. Равномерно распределяет механические напряжения, подходит для высоких давлений и температур. Может обозначаться как WN (Welding Neck).

• Фланец на приварное кольцо. Состоит из двух частей: хабового конца (Stub End), который приваривается к трубе, и свободного фланца (Lap Joint Flange), который вращается вокруг него. Позволяет легко совмещать отверстия под болты при монтаже. Экономичен при использовании с трубами из дорогих материалов (например, нержавеющей стали), так как свободный фланец может быть из обычной стали.

• Фланец приварной плоский. Самый распространенный и наиболее востребованный тип фланцев в ассортименте. Приваривается к трубе двумя угловыми швами — с внутренней и внешней стороны. Отличается простотой изготовления и монтажа, при этом обеспечивает надежное соединение для большинства стандартных задач. Подходит для систем с умеренными давлениями.

• Резьбовой (нарезной) фланец. Имеет внутреннюю резьбу и навинчивается на трубу с внешней резьбой без сварки. Применяется там, где сварка нежелательна (например, во взрывоопасных зонах или для чугунных труб). Не рекомендуется для систем с высокими температурами или вибрацией из-за риска самоотвинчивания.

• Фланец внахлест (свободный). Аналогичен фланцу на приварное кольцо, но используется с приваренным встык концом трубы. Часто применяется для соединения с оборудованием, имеющим ответные фланцы.

Ключевые параметры выбора: стандарт, давление, материал

Для правильного подбора необходимо согласовать несколько критически важных параметров.

• Стандарт (типоразмер). Определяет геометрию фланца: диаметры, количество и размер отверстий под болты. Самые распространенные стандарты в СНГ — ГОСТ (например, ГОСТ 33259-2015 для стальных фланцев) и DIN (Германия). В мировой практике также распространены ASME/ANSI (США). Фланцы по разным стандартам, могут быть не совместимы!

• Условный проход (Ду). Условный внутренний диаметр трубы, к которой крепится фланец (например, Ду50, Ду100, Ду200).

• Условное давление (Ру) или класс давления (PN/Class). Максимальное избыточное давление, которое соединение может выдержать при определенной температуре. Обозначается как Ру16 (16 бар) или PN16. Для более высоких давлений используются классы: Class 150 (≈ PN20), Class 300 (≈ PN50) и т.д. Чем выше давление в системе, тем «мощнее» и толще должен быть фланец.

• Материал. Должен соответствовать материалу трубы и рабочей среде. Углеродистая сталь (Ст20, Ст3) — для воды, пара, воздуха при умеренных температурах. Нержавеющая сталь (12Х18Н10Т, AISI 304/316) — для агрессивных сред, пищевой промышленности. Чугун (СЧ20) — для низких давлений и неагрессивных сред.

• Тип уплотнительной поверхности. Поверхность, контактирующая с прокладкой. Бывает гладкой (плоской), с выступом (шипом), с пазом, с шипом-пазом (фасонной) и др. Выбор зависит от давления и типа прокладки (резиновая, паронитовая, спирально-навитая).

Комплектующие фланцевого соединения: болты, гайки, прокладки

Надежность соединения зависит не только от фланца.

• Крепеж. Используются болты с гайками. Материал крепежа (сталь, оцинкованная сталь, нержавейка) должен соответствовать условиям эксплуатации. Диаметр и длина крепежа строго регламентированы стандартом.

• Прокладки. Обеспечивают герметичность. Бывают плоские (из паронита, резины, тефлона) для гладких поверхностей и овальные/восьмигранные металлические или спирально-навитые для соединений шип-паз при высоких давлениях. Например, для стабильной работы такого чувствительного устройства, как регулятор перепада давления воды https://www.bereg.by/catalog/balansirovochnaya_reguliruyushchaya_i_predokhranitelnaya_armatura/regulyatory_perepada_davleniya_vody/, установленного на фланцах, критически важна правильная подборка и установка прокладки, чтобы исключить утечки и скачки давления.

Пошаговый алгоритм выбора фланцев

1. Определите параметры трубопровода. Запишите: материал трубы, ее наружный диаметр и толщину стенки, рабочую среду (вода, пар, масло), максимальные рабочее давление и температуру.

2. Узнайте стандарт существующего оборудования. Если вы присоединяетесь к насосу или задвижке, узнайте стандарт и тип уплотнения ее ответного фланца. Они должны быть идентичными.

3. Выберите тип фланца. Для надежных стационарных соединений — приварной встык. Для облегчения монтажа и совмещения отверстий — на приварное кольцо.

4. Определите условный проход (Ду) и давление (Ру/PN). Ду берется по диаметру трубы. Ру/PN выбирается равным или превышающим расчетное давление в системе.

5. Выберите материал. Для водопровода и отопления обычно достаточно фланцев из углеродистой стали Ст20. Для агрессивных сред — нержавейка.

6. Подберите комплектующие. Закажите соответствующие прокладки и крепеж (шпильки с двумя гайками на каждое соединение).

Распространенные ошибки при выборе и монтаже

• Смешение стандартов (попытка стянуть фланец ГОСТ с фланцем DIN/ANSI).

• Несоответствие класса давления (установка фланца PN6 на трубопровод с давлением 16 бар).

• Использование болтов вместо шпилек или болтов недостаточной длины.

• Перетяжка или недотяжка болтового соединения. Затяжку следует проводить крест-накрест динамометрическим ключом с усилием, указанным в нормативной документации.

• Повторное использование старых прокладок (особенно паронитовых).

• Игнорирование центровки фланцев перед стягиванием, что приводит к перекосу и протечке.

• Сварка фланцев без последующей зачистки уплотнительной поверхности от брызг и окалины.

Выбор фланцев — это инженерная задача, требующая внимания к деталям. Для большинства систем водоснабжения и отопления в частных домах и многоквартирных зданиях используются стальные приварные фланцы по ГОСТ (типа 1 или 21) из стали 20, с условным давлением Ру16. Однако для ответственных узлов, подключения насосного оборудования или устройств автоматики консультация с проектировщиком или опытным монтажником обязательна. Рекомендуем обратиться к специалистам для подбора фланцевых пар и комплектующих, особенно если речь идет о системах с высокими параметрами или нестандартном оборудовании. Правильно подобранное и смонтированное фланцевое соединение — залог долгой и безопасной эксплуатации всего трубопровода.
