Конструктивные особенности соединительных муфт SMOE

Муфты SMOE являются одним из самых популярных изделий для электроэнергетики. Они помогают безопасно соединять кабели с пластмассовой изоляцией, обеспечивая надежность и длительный период эксплуатации. В этой статье разберемся, в чем же особенности конструкции муфт SMOE. Также вы узнаете, в чем же преимущества подобных элементов производства Райхем.

Конструктивные особенности соединительных муфт SMOE

Что включает в себя соединительная муфта?

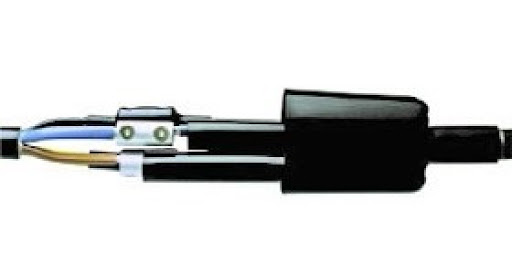

Подобные элементы применяются для проводов с броней и без нее. Конструкция соединительных муфт SMOE для кабелей без брони предполагает наличие 4 или 5 внутренних, а также одной внешней термоусаживаемой изоляционной трубки. Все соединители отделаны толстостенными трубками. Те, в свою очередь, имеют слой термоплавкого клея. За счет этого соединения прочно герметизируются. Для работы с проводами без брони необходимо прокладывать картонный кожух в месте соединения. Таким образом, можно придать круглую форму. Непосредственно после этого можно переходить к усадке трубки. Снаружи она изолирует муфту и защищает стыки от воздействия различных факторов.

Если используется кабель со стальной ленточной изоляцией, в таком случае строение изделия будет отличаться. Она состоит из:

  • 4 или 5 внутренних термоусаживаемых трубок,
  • 1 наружной трубки,
  • луженой медной сетки,
  • роликовых пружин.

Если функции первых двух компонентов остаются теми же, то о сетке и пружинах нужно сказать отдельно. Первая оборачивается на стыке, выступая в качестве механической защиты. Пружины задействуются для соединения брони кабелей. Благодаря этому удается получить максимально безопасные и надежные стыковые швы.

Муфты для кабелей с пластмассовой изоляцией производятся с использованием поперечно сшитых полимеров. Этот современный материал обладает высокой стойкостью как механическим, так и химическим факторам. Прекрасно переносят полимеры и долговременное воздействие озона и ультрафиолета от солнечных лучей. За счет таких свойств срок службы муфты практически идентичен сроку эксплуатации кабеля.

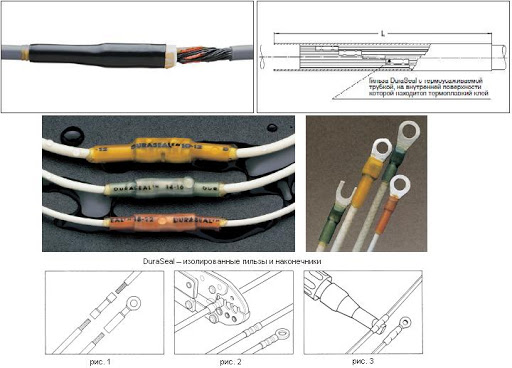

Для применения SMOE Raychem необходимо задействовать гильзы DuraSeal. Они требуются для качественного подключения элементов и герметизации стыка.

Что также немаловажно, для монтажа данной модели соединительных муфт не требуется много времени и усилий. Конструктивные особенности изделий позволяют в сжатые сроки смонтировать линию, обеспечив ей высокий уровень защиты.
