Одноплатный промышленный компьютер ММ-СВЕ на базе процессора Мультиком-02

В любую систему автоматизации производственного процесса входит его мозговой центр или так называемый модуль управления. Можно сказать, что это такие же компьютерные системные блоки, которые стоят в офисах. Однако их конструктивное исполнение выполняется с учетом всевозможных производственных факторов.

Кроме того, что они должны быть дополнительно защищены от попадния влаги, пыли, всевозможных агрессивных веществ и противостоять вибрационным воздействиям, они также оборудуются дополнительными специальными интерфейсами высокой степени надежности, которых нет в бытовых компьютерах. Сегодня мы поговорим о таком одноплатном компьютере ММ-СВЕ на базе процессора Мультиком-02 для производственных и прочих стратегических нужд, разработанным в России.

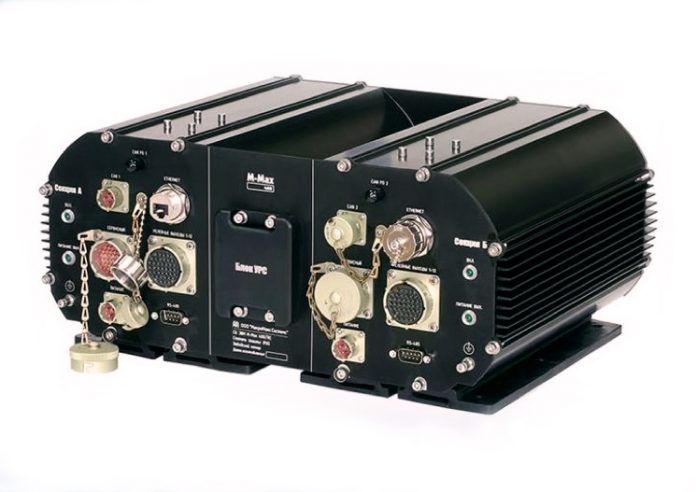

Одноплатный промышленный компьютер ММ-СВЕ

Необходимость в создании отечественных промышленных компьютеров

Санкционная политика в отношении РФ со стороны западных «партнеров» в последние годы заставляет отечественных производителей отказываться от иностранной продукции для промышленных нужд вследствие ее высокой цены и невысокой степени надежности поставок. Ведь то или иное стратегическое предприятие в РФ может в один миг попасть под санкционный список и все подписанные контракты на поставку сырья или оборудования подвержены риску расторжения.

Любой спрос внутри рынка рождает предложение. Ведь однозначно стабильнее наладить обеспечение предприятий оборудованием или сырьем в рамках своей страны. Хотя в современной промышленности далеко не все производство можно замкнуть в рамках страны без привлечения иностранных разработок или частичного производства.

Разработанный одноплатный компьютер ММ-СВЕ уже в начале этого года будет поставлен в рамках государственного заказа ведомству РЖД и другим промышленным предприятиям.

Процессор Мультиком-02 с индексом 1892ВМ14Я

Сердце одноплатника — процессор с маркировкой 1892ВМ14Я, построенный по архитектуре 40-нм на базе 4 ядер, разработан НЦП «Элвис» в Москве. Данный процессор, также имеющий название «Мультиком-02» (абр. МСom-02), был представлен в 2016 году. Особенностью данного процессора является его невысокое энергопотребление.

Характеристики процессора  мультиком-02

Стоит отметить, что процессор является не единственным на отечественном рынке. Сегодня в фазе стремительного развития находится процессор «Эльбрус» производства АО «МЦСТ».

Разработан процессор в НПЦ «Элвис», который к сожалению пока не имеет своих собственных производственных ресурсов и мощностей. Поэтому предприятие было вынуждено вывести производственный процесс на аутсорс компании TSMC.

Процессор разрабатывался для широкого применения в навигационных системах, мобильных устройств, промышленных модулей автоматизации, аппаратных средств защиты коммуникационного оборудования и проч. Архитектура процессора четырехъядерная. Первые два его ядра исполнены в виде стандартных 40 нанометровых ARM Cortex-A9 с частотой до 816 Мгц и два остальных в виде DSP ELcore-30M в частотой до 672 МГц.

В рамках системы на одном кристалле, в процессоре дополнительно организованы следующие интегрированные системы:

  • видеокодек VELcore-01 c функцией H.264, способен транслировать видеопоток с разрешением Full HD.
  • ускоритель на аппаратном уровне для сжатия графических файлов в формате JPEG.
  • процессор H.264, отвечающий за графику и способный переваривать 250 млн. пикселей в секунду.

Материнская плата Салют-ЭЛ24ПМ2 и ее характеристики

Модуль материнская платы в которую интегрирован процессор 1892ВМ14Я носит название Салют-ЭЛ24ПМ2. Несмотря на свои скромные габариты — 60×60мм, он снабжен широким набором интерфейсов. Толщина платы составляет 5,5 мм, что говорит о немалом слое текстолита. К слову, такой форм-фактор с такими габаритами имеет свой стандарт под названием PC/104.

Процессорный модуль салют–ЭЛ24ПМ

Потребляемая максимальная мощность — 5 Вт. Напряжение, подаваемое на модуль Салют-ЭЛ24ПМ2, составляет 3,3 В. Помимо отдельных традиционных портов ввода-вывода, которыми сложно увидить обладателей даже самых продвинутых домашних ПК, в вычислительном модуле Салют-ЭЛ24ПМ2 представлены защищенные порты для эксплуатации в промышленных целях. Одним из таких является CAN порт, который используется в промышленности для организации сети, состоящих из многочисленных датчиков и прочих исполнительных электронных устройств.

Полный перечень портов ввода-вывода модуля Салют-ЭЛ24ПМ2:

Полный перечень портов ввода-вывода модуля Салют-ЭЛ24ПМ2

Дополнительная степень защиты компьютера ММ-СВЕ

Для обеспечения надежности соединения разъемов на промышленном компьютере ММ-СВЕ конструкция портов ввода-вывода предусматривает фиксационные разъемы. С их помощью обеспечивается вибрационная устойчивость соединений. Корпус выполнен из легкого нержавеющего сплава, который позволяет выдержать внештатные механические воздействия.

К слову, если речь идет о химическом производстве, то материал должен быть дополнительно устойчив к коррозионным разрушениям, вследствие влияния химически-агрессивных веществ, к примеру, таких как серная кислота или хлор. Полагаю, что при формировании заказа этот момент может быть учтен и в качестве материала для корпуса может быть использована либо нержавеющая сталь марки, либо инновационный сплав титана с танталом, который может дороже нержавеющей стали, но значительнее превышает сроки коррозионной устойчивости.
