Оптическая аберрация: виды, причины возникновения и решения для их устранения

Аберрация (от лат. aberro – уклоняюсь) – нарушение резкости или искажение оптических изображений, даваемых оптически точно изготовленными линзами или системами линз. Аберрация не связана, таким образом, с недостатками изготовления оптических систем. Различают аберрации дифракционные, обусловленные дифракцией света, возникающей в результате ограничения световых пучков габаритами линз, их оправами, диафрагмами и пр., и аберрации геометрические.

Геометрические аберрации, имеющие наибольшее практическое значение, объясняются тем, что лежащие в основе образования точных изображений в оптической системе законы геометрической оптики справедливы только для параксиальных пучков лучей (область Гаусса). В статьи мы поговорим о самых распространенных видах оптических (геометрических) аберраций.

Виды оптических аберраций

Сферическая аберрация

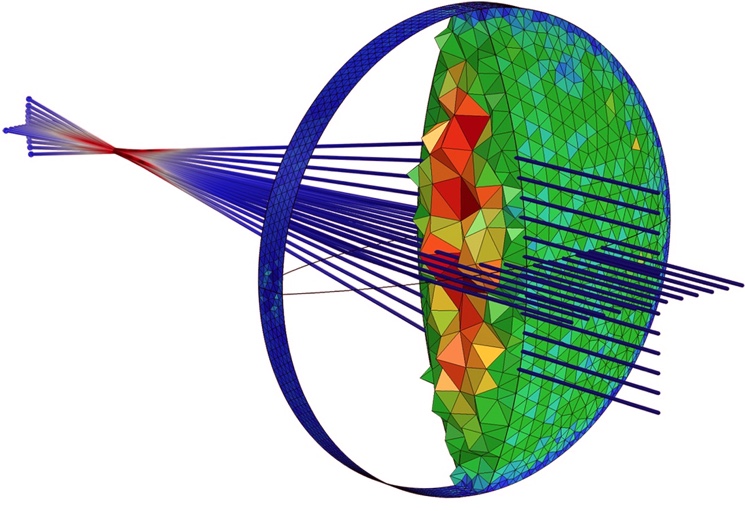

Сферическая аберрация — нарушение резкости изображений в результате отсутствия одного фокуса для всех падающих на линзу или систему линз световых лучей. Лучи, лежащие дальше от оптической оси, пересекают ось не в фокусе – точке пересечения с осью параксиального пучка лучей, а в точке, расположенной ближе к линзе. Чем более удалён от оптической оси падающий на линзу или систему линз пучок световых лучей, тем более смещённым по направлению к линзе оказывается его фокус.

Величину и ход сферической аберрации изображают обычно кривой. Уменьшить величину сферической аберрации возможно путем замены одной линзы двумя, подобранными на основании специального оптического расчёта. Кривая аберрации в этом случае имеет более сложный вид: для ряда зон светового пучка фокус сдвинут по отношению к основному фокусу лучей области Гаусса в сторону к линзе, для других зон, более удалённых от оптической оси, – в сторону от линзы.


Демонстрация сферической аберрации в коротком видеоролике

Соответственно этому кривая сферической аберрации изгибается и в некоторой точке пересекает проходящую через основной фокус линзы вертикаль. Для зоны, соответствующей точке пересечения, сферическая аберрация отсутствует. Невозможно уничтожить сферическую аберрацию полностью для всех зон пучка. Оптические системы с минимальной сферической аберрацией называют апланатическими системами.

Хроматическая аберрация

Хроматическая аберрация — нарушение резкости изображений и их окрашивание, наблюдаемые при пользовании не монохроматическим светом. Вследствие призматического действия линзы и неодинакового значения показателя преломления стекла для излучений различных волн падающий на линзу световой поток не сходится в одной точки на оптической оси.

Красные лучи, имеющие большую длину волны и потому менее преломляемые, сходятся дальше, лучи же фиолетовые с меньшей длиной волны и преломляемые слабее, сходятся ближе.

Величина хроматической аберрации характеризуется разностью рефракций линзы для крайних лучей видимого спектра. В отличие от других видов хроматическая аберрация имеет место и для лучей области Гаусса.


Демонстрация хроматической аберрации на видео от Игнатьева Александра

Уничтожить хроматическую аберрацию возможно заменой одной линзы двумя или большим числом линз, сделанных из стекла различного показателя преломления. Система линз, свободная от хроматической аберрации, носит название ахроматической.

Астигматизм наклонных пучков лучей

Этот вид аберрации обусловлен тем, что пучки лучей, падающие даже на обычную со сферическими поверхностями линзу и идущие наклонно к оптической оси, после прохождения через линзу становятся астигматическими, то есть имеют форму так называемого коноида Штурма.

В результате всякий объект изображается нерезко, в особенности по краям.

Этот вид аберрации возможно уничтожить или уменьшить, подобрав радиусы кривизны линз по специальным оптическим расчётам. Оптические системы или линзы, свободные от этого вида аберрации, называют анастигматическими.

Оптическая дисторсия

Искажение изображений в результате непостоянства увеличения линзой точек предмета, различно удалённых от оптической оси называют дисторсией. Прямые линии, не проходящие через оптическую ось, изображаются линзой искривлёнными, причём это искривление тем сильнее, чем дальше от оптической оси расположена изображаемая линия. Оптические системы, свободные от дисторсии, называют ортоскопическими.

Оптическая кома

Комой в оптике называют своеобразное искажение и размытость изображения светящейся точки при широких наклонных пучках лучей, когда в создании оптического изображения (оно имеет форму хвоста кометы) принимают участие различные зоны линзы.

Искривление фокальной плоскости

Находящаяся перед линзой вертикальная плоскость изображается в виде искривленной поверхности с вогнутостью, обращённой к линзе. Этот, часто являющийся помехой, вид аберрации можно уничтожить соответствующим подбором линз в оптической системе.

Видеолекция на тему «Недостатки оптических линз»

В данной видеолекции рассматривается тема под названием «Недостатки линз», которая не входит в раздел оптики школьного материала по физике за 11 класс. Преподаватель Ришельевского лицея наглядно рассказывает о недостатках оптических линз, описывая теоретическую часть со схематическим представлением, а также приводя экспериментальные доказательства. Хочется отметить небывалую харизматичность преподавателя, который так органично выдает теоретическую часть в сочетании в наглядными примерами. Это стоит просмотра в качестве факультативного материала для школьников, изучающих раздел оптики по физике в 10-11 классах.
