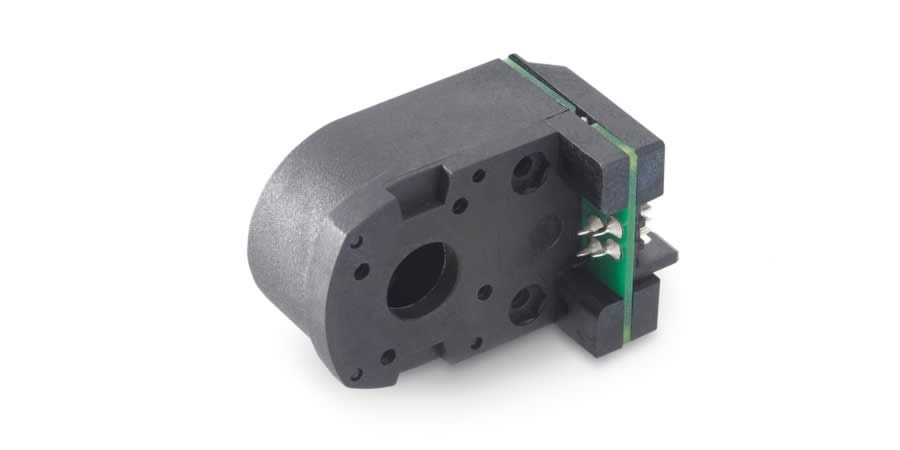

Установка и настройка инкрементального датчика угла поворота

Инкрементальные датчики угла поворота находят широкое применение в различных областях, включая промышленность, робототехнику и автоматизацию. Они обеспечивают точное измерение угла поворота и могут использоваться для контроля положения различных механизмов. Однако для достижения максимальной точности и надежности работы датчика необходимо правильно установить и настроить устройство.

Подготовка к установке

Перед тем как приступить к установке инкрементального датчика угла поворота, необходимо провести подготовительные работы. Первым делом следует внимательно изучить техническую документацию на датчик, чтобы ознакомиться с его характеристиками, размерами и требованиями к установке. Важно обратить внимание на тип выходного сигнала, который генерирует датчик (например, TTL или HTL), а также на напряжение питания.

Следующий шаг – выбор места установки. Датчик должен быть установлен в месте, где он сможет точно отслеживать вращение объекта, к которому он прикреплен. При выборе места установки необходимо учитывать не только доступность для монтажа, но и защиту от воздействия внешних факторов: пыли, влаги и вибрации. Если датчик будет использоваться в тяжелых условиях, рекомендуется установить защитный кожух или выбрать модель с высокой степенью защиты (например, IP65 или выше).

Кроме того, важно подготовить инструменты и материалы, необходимые для установки. Вам могут понадобиться отвертки, гаечные ключи, уровни и измерительные приборы, а также крепежные элементы и провода для подключения датчика к системе управления.

Установка датчика

Установка инкрементального датчика угла поворота должна быть выполнена с особой тщательностью.

· Убедитесь, что датчик надежно закреплен в выбранном месте. Для этого используйте крепежные элементы, предусмотренные производителем. Датчик должен быть установлен так, чтобы его вал или штифт был точно соосен с осью вращения объекта. Неправильная установка может привести к погрешностям в измерениях и быстрому износу.

· После крепления датчика необходимо подключить его к источнику питания и системе управления. Убедитесь, что вы следуете схемам подключения, указанным в документации. Обратите внимание на полярность подключения и используйте качественные провода, чтобы избежать потерь сигнала и помех. Если датчик поддерживает защиту от обратного подключения, проверьте, что она функционирует должным образом.

· На завершающем этапе важно выполнить начальную калибровку датчика. Это может включать в себя настройку нулевой точки, проверку точности показаний и коррекцию угловых смещений. Калибровка может потребовать использования специального оборудования, такого как угломер или эталонный датчик. Следует проводить калибровку в условиях, приближенных к рабочим, чтобы обеспечить точные результаты.

Настройка и тестирование

После установки инкрементального датчика угла поворота необходимо выполнить его настройку и тестирование. Это позволяет убедиться в том, что устройство функционирует правильно и обеспечивает требуемую точность измерений.

· Сначала проверьте выходной сигнал датчика. Используйте осциллограф или мультиметр, чтобы убедиться, что он генерирует правильные импульсы. Важно проверить как частоту, так и амплитуду сигнала. Если сигнал отсутствует или имеет неправильные характеристики, возможно, потребуется повторная установка или проверка подключения.

· После проверки сигнала необходимо настроить параметры системы управления, к которой подключен датчик. Это включает установку коэффициентов масштабирования, определяющих, как выходной сигнал датчика будет интерпретироваться в угловое положение. Убедитесь, что настройки соответствуют требованиям вашего приложения.

· После всех проверок и настроек проведите практическое тестирование устройства в рабочем режиме. Наблюдайте за работой механизма, к которому подключен датчик, и проверяйте точность и стабильность его показаний. Важно протестировать датчик при различных условиях работы, чтобы убедиться в его надежности и точности.
