Виды насосов и особенности их конструкции

Насосы используются для перекачки жидких сред различной вязкости и плотности. Эти агрегаты активно применяются в системах водоснабжения, отопления, канализации. Также существуют насосы для перекачки топлива, битума, масла и других сред. Об основных видах этих агрегатов и типах их конструкции — в этой статье.

Виды насосов и особенности их конструкции

Классификация по способу монтажа

По способу установки насоса выделяются следующие виды агрегатов:

  • Погружные. При работе полностью погружены в жидкость. Отличаются повышенной влагозащитой корпуса — до IP68. За счет перекачиваемой среды выполняется охлаждение электронасоса. Поэтому холостая работа, без воды, для таких агрегатов противопоказана.
  • Наружные. Для них действуют менее строгие требования к влагозащите корпуса, поскольку устанавливаются такие агрегаты в помещениях, как правило, крытых. Такие насосы считаются более удобными в обслуживании. Так как для проведения осмотра и ремонта агрегат не нужно поднимать из воды.

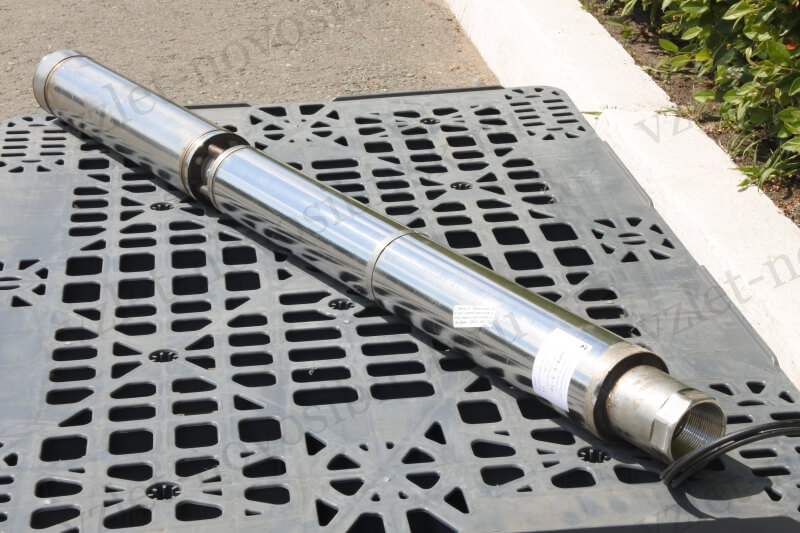

Погружной насос может иметь вертикальную компоновку. Такая конструкция позволяет производителю сделать цилиндрический корпус достаточно тонким, чтобы разместить в узкой скважине. На глубине такие агрегаты могут эксплуатироваться круглогодично.

Наружные модели часто поставляются в составе насосных станций. Их удобно собирать на единой платформе с остальным оборудованием и обвязкой. Стоит отметить, что погружные модели также могут использоваться в насосных станциях. Например, их устанавливают в плавучих НС.

Типы конструкции

  • Центробежные. Агрегаты этого типа обеспечивают высокий напор. Определить такую модель можно по особой форме корпуса. Он напоминает раковину улитки. Вода или иная жидкая среда нагнетается за счет центробежной силы, возникающей при вращении рабочего колеса с лопастями.
  • Секционные. Такие агрегаты собираются из нескольких одинаковых по характеристикам секций, закрепленных на одном валу и герметично соединенных между собой. Такая конструкция позволяет производителю изготавливать насосы с различной производительности и напором из однотипных сегментов и электродвигателей разной мощности.
  • Шестеренчатые. Используются для перекачки масла и других вязких сред. Насос шестеренчатый может использоваться в системе смазки машин и механизмов. Перекачка среды происходит за счет вращения двух связанных зубьями шестерней.
  • Поршневой. Из-за высокой пульсации жидкости на выходе поршневые модели редко используются как постоянные в системах водоснабжения. Но механизм нашел применение в ручных агрегатах и некоторых моделях мотопомп. Перекачка жидкости осуществляется за счет возвратно-поступательного движения поршня в камере.
  • Вихревые. Конструкция таких агрегатов схожа с центробежными. Но они различаются конструкцией рабочего колеса и формой лопаток на нем. В вихревых насосах вода движется по касательной. Она разгоняется до высокой скорости лопатками рабочего колеса, что позволяет обеспечить сильный напор.
  • Мембранные. Оборудуются камерой, с одной стороны закрытой гибкой мембраной. К ней прикреплен шток. За счет его возвратно-поступательного движения мембрана деформируется, последовательно уменьшая, а затем увеличивая объем камеры.

Агрегаты перечисленных выше типов могут приводиться в движение с помощью электромоторов или двигателей внутреннего сгорания.
