Сверхзвуковые полеты: первые самолеты, преодоление сверхзвукового барьера и число Маха в авиации

Скорость звуковой волны величина не постоянная даже при условии, что рассматриваемая среда распространения звука является воздухом. Скорость звука при фиксированной температуре воздуха и атмосферного давления изменяется с ростом высоты над уровнем моря.

По мере увеличения высоты над уровнем моря скорость звука уменьшается. Условной точкой отсчета величины является нулевой уровень моря. Итак, скорость с которой звуковая волна стелится по водной глади равняется 340.29 м/с при условии температуры окружающего воздуха в 15 0С и атмосферного давления 760 мм. рт.ст. Итак, самолеты летающие со скоростью выше, чем скорость звука, называют сверхзвуковыми.

Первые достижение сверхзвуковой скорости

Сверхзвуковыми самолетами называют летательные аппараты исходя из их физической способности передвигаться со скоростью выше чем звуковые волны. В привычных для нас километрах в час этот показатель грубо равен 1200 км/ч.

Еще самолеты времен Второй мировой войны с поршневыми ДВС и создающими воздушный поток пропеллерами при пикировании уже достигали отметки скорости в 1000 км/ч. Правда по рассказам пилотов, в эти моменты самолет начинало жутко трясти вследствие сильной вибрации. Ощущение было такое, что крылья могут попросту оторваться от фюзеляжной части самолета.

Прогресс роста скорости самолетов

Впоследствии при создании сверхзвуковых самолетов инженеры-проектировщики учитывали влияние воздушных потоков на конструкцию самолетов при достижении скорости звука.

Преодоление сверхзвукового барьера самолетом

Когда самолет передвигается среди воздушных масс он буквально рассекает воздух во все стороны, создавая шумовой эффект и расходящиеся во все направления волны воздушного давления. При достижении летательного аппарата скорости звука возникает момент, когда звуковая волна не способна обогнать самолет. Из-за этого перед фронтальной частью самолета возникает ударная волна в виде плотного барьера из воздуха.

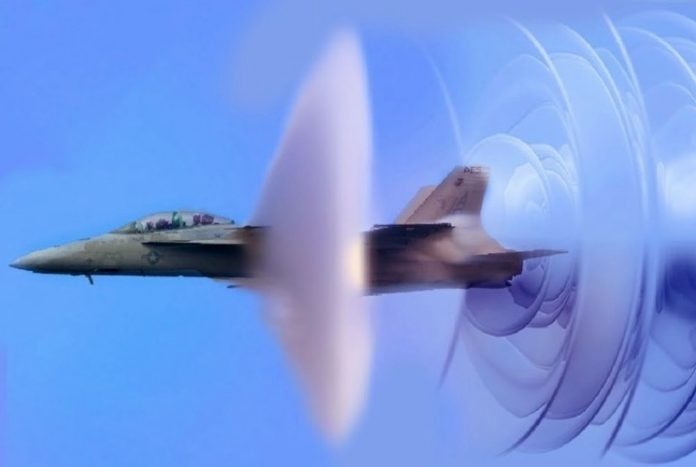

Преодоление самолетом сверхзвукового барьера

Возникший впереди самолета слой воздуха в момент достижения летательным аппаратом скорости звука создает резкий рост сопротивления, что и служит источником изменения характеристик устойчивости самолета.

Когда самолет летит, звуковые волны распространяются от него во все стороны со скоростью звука. Когда самолет достигает скорости М=1, то есть скорости звук, звуковые волны скапливаются перед ним и образуют слой уплотненного воздуха. При скоростях выше скорости звука эти волны образуют ударную волну, которая достигает земли. Ударная волна воспринимается как звуковой удар, акустически воспринимаемый человеческим ухом внизу на земной поверхности как глухой взрыв.

Этот эффект можно постоянно наблюдать при проведении учений сверхзвуковых самолетов гражданским населением в районе полетов.

Схема преодоления сверхзвукового барьера самолетом

Еще одним интересным физическим явлением при полете сверхзвуковых самолетов — это визуальное опережение летательных аппаратов их собственного звука. Звук наблюдается с некоторым опозданием за хвостом самолета.

Число Маха в авиации

Теорию с подтверждающим экспериментальным процессом образования ударных волн был продемонстрировал еще задолго до первого полета сверхзвукового самолета австрийский физик Эрнст Мах (1838 — 1916). Величину, выражающую отношение скорости летательного аппарата к скорости звуковой волны называют сегодня в честь ученого — Махом.

Как мы уже оговорились в водной части, на скорость звука в воздушной среде влияют такие метеорологические условия как давление, влажность и температура воздуха. Температура в зависимости от высоты полета самолета меняется от +50 на поверхностях Земли до -50 в слоях стратосферы. Поэтому на разных высотах для достижения сверхзвуковых скоростей обязательно учитываются местные метеоусловия.

Для сравнения над нулевой отметкой уровня моря скорость звука составляет 1240 км/ч, тогда как на высоте более 13 тыс. км. эта скорость снижается до 1060 км/ч.

Если принять соотношение скорости летательного аппарата к скорости звукова за М, то при значении М>1, это будет всегда сверхсвуковая скорость.

Самолеты с дозвуковой скоростью имеют значение М = 0.8. Вилка значений Маха от 0,8 до 1,2 задают околозвуковую скорость. А вот гиперзвуковые летательные аппараты имеют число Маха более 5. Из известных военных российских сверхзвуковых самолетов можно выделить СУ-27 — истребитель перехватчик, Ту-22М — бомбардировщик ракетоносец. Из американских известен SR-71 — самолет разведчик. Первым сверхзвуковым самолетом в рамках серийного производства стал американский истребитель F-100 в 1953 году.

Модель космического челнока во время испытаний в сверхзвуковой аэродинамической трубе. Специальная методика теневой фотографии позволила запечатлеть, где возникают ударные волны.

Первый сверхзвуковой самолет

За 30 лет с 1940 по 1970 скорость самолетов выросла в несколько раз. Первый перелет с околозвуковой скоростью был совершен 14 октября 1947 года на американском самолете Bell XS-1 в штате Калифорния над авиабазой.

Первый сверхзвуковой самолет Bell XS-1

Пилотировал реактивный самолет Bell XS-1 капитан американских ВВС Чак Йиге. Ему удалось разогнать аппарат до скорости 1066 км/ч. В ходе данного испытания был получен существенный срез данных для дальнейшего толчка в развитии сверхзвуковых самолетов.

Конструкция крыльев сверхзвуковых самолетов

Подъемная сила и лобовое сопротивление со скоростью увеличиваются, поэтому крылья становятся меньше, тоньше и приобретали стреловидную форму, улучшая обтекаемость.

У самолетов, приспособленных к сверхзвуковым полетам крылья в отличии от обычных дозвуковых самолетов вытягивались под острым углом назад, напоминая наконечник стрелы. Внешне крылья образовывали треугольник в единой плоскости с его остроугольной вершиной в передней части самолета. Треугольная геометрия крыла позволяла управлять самолетом предсказуемо в момент перехода звукового барьера и как следствие избежать вибраций.

Существуют модели, в которых применялись крылья с изменяемой геометрией. В момент взлета и посадки угол крыла относительно самолета равнялся 90 градусам, то есть перпендикулярен. Это необходимо для создания максимальной подъемной силы в момент взлета и посадки, то есть в тот момент когда скорость снижается и подъемная сила при остром угле при неизменной геометрии достигает своего критического минимума. С ростом скорости геометрия крыла изменяется до максимально острого угла у основания треугольника.

Самолеты-рекордсмены

В ходе гонки за рекордными скоростями в небе самолетом Bell-X15, на борту которого был установлен ракетный двигатель, была достигнута рекордная скорость 6,72 или 7200 км/ч в 1967 году. Этот рекорд не могли побить спустя долгое время.

Сверхзвуковой самолет Bell XS-15

И только в 2004 году беспилотный гиперзвуковой летательный аппарат NASA X-43, который разрабатывался для полета с гиперзвуковой скоростью, удалось в рамках его третьего полета разогнать до рекордных 11 850 км/ч.

Гиперзвуковой самолет NASA X-43

Первые два полета закончились неудачно. На сегодняшний день эта самая высокая цифра скорости самолета.

Испытания сверхзвукового автомобиля

На этом реактивном сверхзвуковом автомобиле Thrust SSC установлены 2 авиационных двигателя. В 1997 году он стал первым наземным транспортным средством, преодолевшим звуковой барьер. Как и при сверхзвуковом полете, перед автомобилем возникает ударная волна.

Приближение автомобиля беззвучно, потому, что весь создаваемый шум сосредоточен в идущей за ним ударной волне.

Сверхзвуковые самолеты в гражданской авиации

Что касается гражданских сверхзвуковых самолетов, то всего известны 2 серийных самолета, выполняющих регулярные рейсы: советский ТУ-144 и французский Concorde. ТУ-144 осуществил свой дебютный вылет в 1968 году. Данные аппараты были предназначены для дальних трансатлантических перелетов. Время перелета были значительно сокращены в сравнении с дозвуковыми аппаратами за счет увеличения высоты перелета до 18 км, где самолет использовал незагруженный воздушный коридор и миновал облачную загрузку.

Первый гражданский сверхзвуковой самолет СССР ТУ-144 завершил свои полеты в 1978 году по причине их нерентабельности. Окончательную точку в решении об отказе эксплуатировать в регулярных рейсах было принято из-за катастрофы опытного экземпляра ТУ-144Д во время его испытания. Хотя стоит отметить, что за рамками гражданской авиации самолет ТУ-144 продолжали эксплуатировать для срочной почтовой и грузовой доставки с Москвы в Хабаровск вплоть до 1991 года.

Тем временем несмотря на дорогие билеты, французский сверхзвуковой самолет «Конкорд» продолжал оказывать услуги аваиарейсов для своих европейских клиентов до 2003 года. Но в конце концов, несмотря на более богатый социальный слой европейских жителей, вопрос нерентабельности был все равно неминуем.
