Работа четырехтактного двигателя внутреннего сгорания — устройство и принцип действия

В основе работы двигателей внутреннего сгорания лежит преобразование энергии топлива в энергию движения. Транспорт оснащен бензиновым или дизельным двигателями. Бензиновый и дизельный двигатели еще называют двигателями внутреннего сгорания. Такое название они получили, потому что топливо сгорает внутри их, в цилиндрах. Часть энергии от сгорания топлива превращается в механическую энергию, а остаток выделяется в виде тепла.

Четырехтактные двигатели внутреннего сгорания используются в большинстве автомобилей и судов. Они также приводят в движение некоторые локомотивы, к примеру всеми известный в СССР Тепловоз 2ТЭ116, который и дальше продолжает служить. Помимо этого бензиновые и дизельные двигатели устанавливают на аварийных электростанциях.

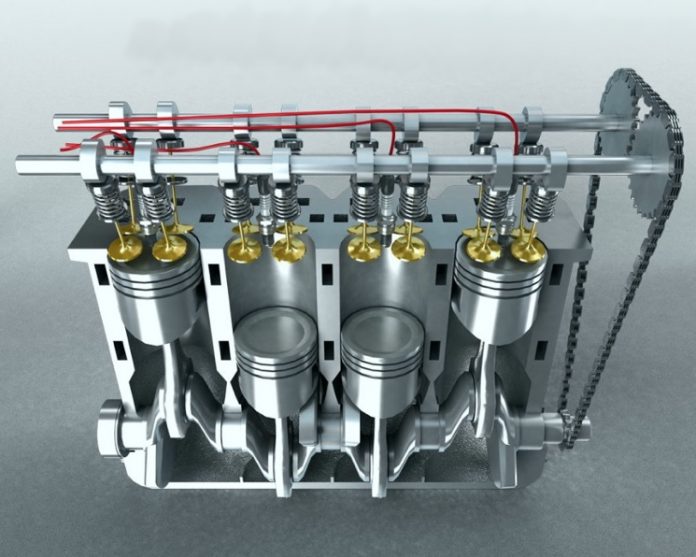

Работа двигателя двигателя внутренного сгорания - устройство и принцип действия

Четырехтактные двигатели внутреннего сгорания: история создания и принцип действия

В 1876 году немецкий инженер Николаус Отто изобрел и запатентовал первый четырехтактный двигатель внутреннего сгорания.

Конструкции четырехтактных дизельных и бензиновых двигателей очень похожи. В обоих случаях смесь топлива и воздуха подается в цилиндр, снабженный поршнем. Цилиндров может быть от 4 до 8 и даже более. Они работают последовательно, чтобы поддерживать постоянную мощность двигателя. Цикл работы каждого цилиндра состоит из 4 тактов — движения поршня.

Принципиальная схема четырехтактного двигателя внутреннего сгорания

Цикл начинается с 1 такта — впуска. Открывается впускной клапан, под действием коленчатого вала поршень двигается вниз, засасывая в цилиндр топливо и воздух.

Затем впускной клапан закрывается, и поршень толкаемый кривошипом, возвращается в цилиндр, сжимая топливо-воздушную смесь и тем самым разогревая ее. Этот 2 такт называется сжатием. В бензиновых двигателях в этот момент смесь воспламеняется свечой зажигания. При сгорании смесь расширяется. Происходит 3 такт — рабочий ход. Давление газов заставляет поршень двигаться вниз и вращать коленчатый вал.

В конце рабочего хода открывается впускной клапан, и начинается выход отработанных газов. Этот 4 такт называется выпуском. В это же время коленчатый вал толкает поршень обратно вверх, вытесняя из цилиндра оставшиеся газы. Когда процесс заканчивается, начинается новый 4-тактный цикл.

Схема работы четырехтактного двигателя внутреннего сгорания

Далее на инфографике изображена принципиальная схема всех четырех тактов.

1 и 2 фаза работы четырехтактного двигателя

1. Впуск: поршень идет вниз, засасывая воздух и топливо в цилиндр.
2. Сжатие: поршень поднимается и сжимает топливную смесь.

3 и 4 фаза работы четырехтактного двигателя

3. Рабочий ход: искра воспламеняет топливно-воздушную смесь и газы толкают поршень вниз.
4. Выпуск: поршень поднимается и цилиндр и выталкивает отработанные газы.

Конструкция двигателя Отто была усовершенствована и доработана другим немецким инженером Готлибом Даймлером (1834 — 1900). Даймлер запатентовал более мощную и быстроходную модель двигателя в 1887 г. Обычный двигатель внутреннего сгорания может иметь 8 или даже дольше цилиндров. В каждом цилиндре поршень после поджигания топливно-воздушной смеси движется вниз и вращает коленчатый вал. Специальные клапаны осуществляют впуск топливно-воздушной смеси и выпуск отработанных газов.

Четырехтактные двигатели применяются в основном в автомобилестроении. Цикл их работы состоит из 4 тактов: впуск, сжатие, рабочий ход и выпуск. Только такт рабочего хода заставляет коленчатый вал вращаться. В современных автомобильных двигателях имеется сразу несколько цилиндров. Поршни, находящиеся в этих цилиндрах, последовательно выполняют каждый из 4 тактов рабочего цикла.

Дизельные двигатели: история создания и принцип действия

В 1892 году немецкий инженер Рудольф Дизель (1859 — 1913) изобрел двигатель, получивший его имя.

В дизельном двигателе топливно-воздушная смесь сжимается до давления, примерно вдвое превышающего давление в бензиновом двигателе. В результате смесь становится настолько горячей, что самовоспламеняется без электрической искры. Дизельные двигатели дешевле, чем бензиновые. Кроме того, дизельные двигатели обладают большей мощностью по сравнению с бензиновыми.

А знаете ли вы, что железнодорожные локомотивы оснащены дизельным двигателем, движение колесных пар приводятся в движение с помощью электротяги. Дело в том, что в дизельных электровозах электрическая энергия, двигающая колеса, образуется за счет работы дизельных двигателей. Турбонасос постоянно накачивает в двигатель воздух, повышая его мощность.

Роторный двигатель: история создания и его работа на видео

Немецкий инженер Феликс Ванкель (1902-1988) изобрел в 1957 году роторный двигатель.

Вместо поршней и цилиндров в нем было 2 треугольных ротора, вращавшихся в специальных камерах.

Усовершенствование двигателей

Бензиновые и дизельные двигатели постоянно совершенствуются для повышения эффективности работы их работы и снижения загрязнения окружающей среды. В современных двигателях карбюратор заменяют электронной системой впрыска топлива в цилиндр во время такта впуска. Микропроцессор контролирует количество подаваемого топлива и время сгорания топливно-воздушной смеси, повышая эффективность сгорания топлива и препятствуя образованию избыточного количества выхлопных газов. Интересны экспериментальные образцы двигателя без ремня ГРМ, в котором роль газораспределительного механизма играют электронные актуаторы.
